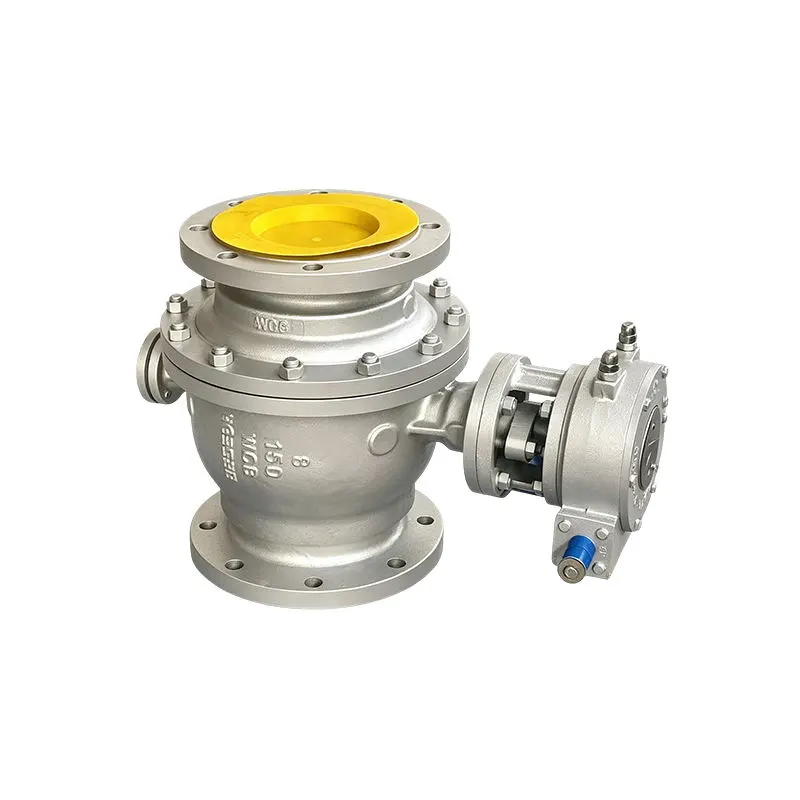

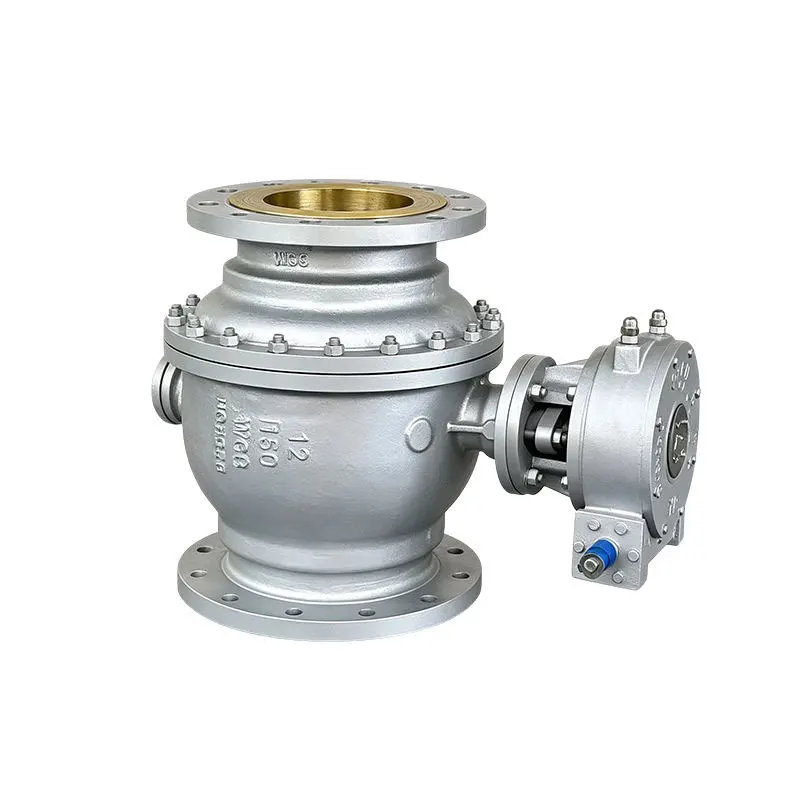

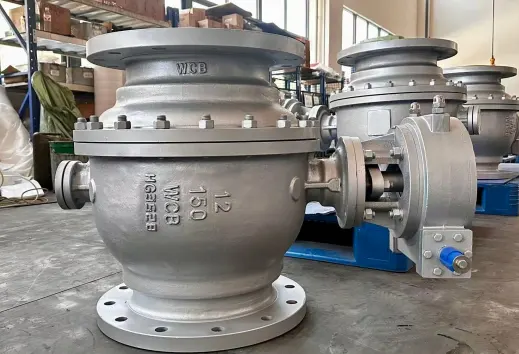

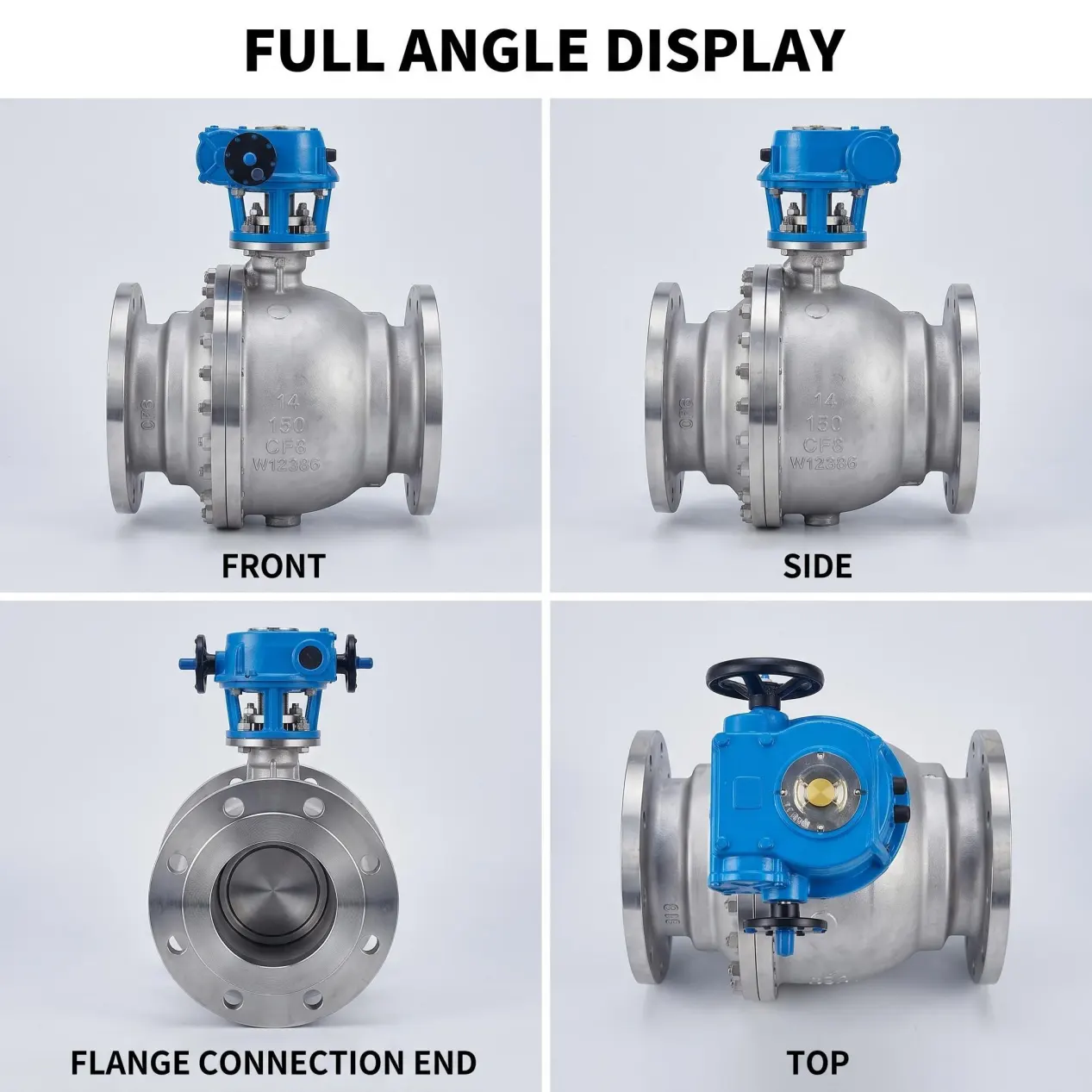

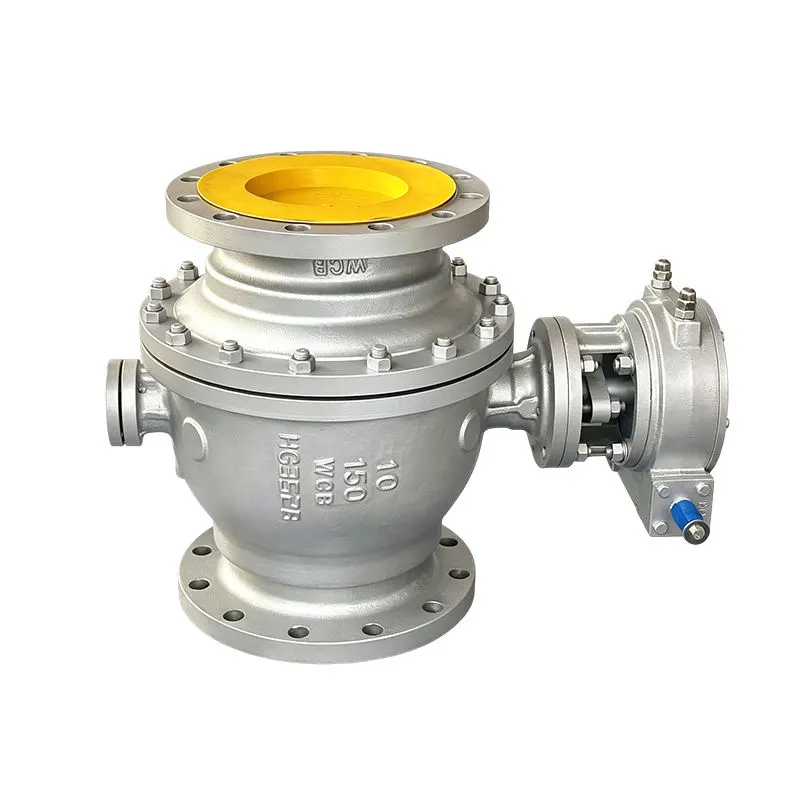

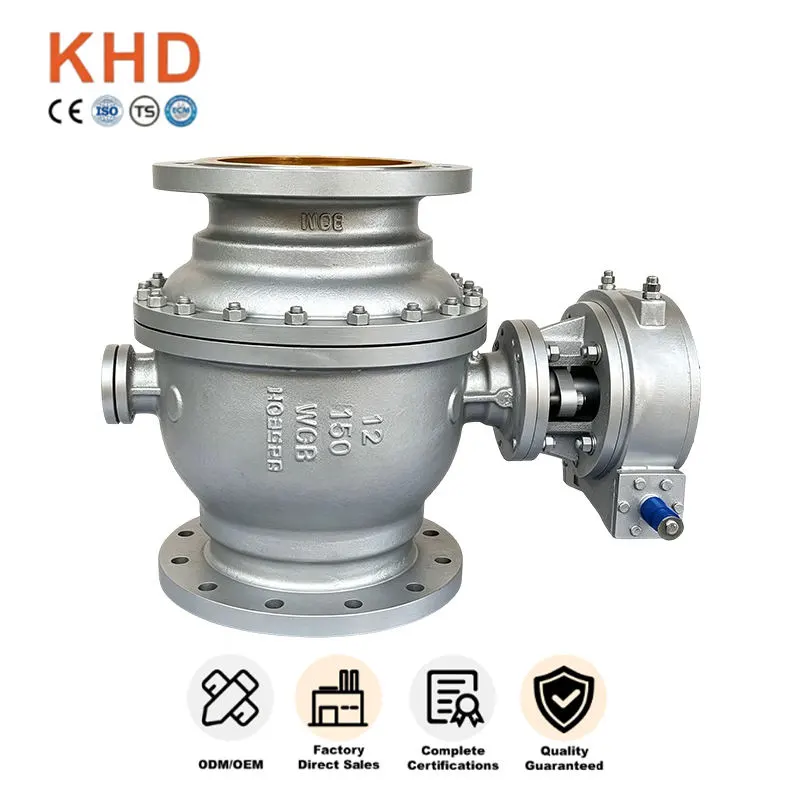

WCB কার্বন ইস্পাত স্থির বল ভালভ

WCB কার্বন স্টিল ফিক্সড বল ভালভ হল একটি ভারী ডিউটি ​​ইন্ডাস্ট্রিয়াল ভালভ যা পাইপলাইন আইসোলেশন এবং প্রবাহ নিয়ন্ত্রণের জন্য তৈরি করা হয়েছে, যা Huadu ভালভ গ্রুপ তৈরি করেছে। এটি ট্রাননিয়ন ফিক্সড বল ডিজাইন এবং A216 WCB কার্বন স্টিল উপাদান গ্রহণ করে, যা উচ্চ চাপের জটিল পাইপলাইনের কাজের অবস্থার জন্য উপযুক্ত।

এই শিল্প ভালভ অবিচ্ছিন্ন উচ্চ চাপ পরিষেবা এবং দীর্ঘ সাইকেল অপারেশনের অধীনে নির্ভরযোগ্যভাবে কাজ করে, এমন প্রকল্পগুলির জন্য ব্যাপকভাবে নির্বাচিত হয় যেখানে সিলিং সুরক্ষা এবং দীর্ঘ পরিষেবা জীবন মূল প্রয়োজনীয়তা।

কাঁচামাল এবং কাঠামোগত সুবিধা

প্রিমিয়াম A216 WCB কার্বন ইস্পাত বডি

WCB কার্বন স্টিল ফিক্সড বল ভালভ A216 WCB কার্বন স্টিল থেকে ঢালাই করা হয়, যা এই মূল গুণগুলি নিয়ে আসে:

- উচ্চ যান্ত্রিক শক্তি এবং চমৎকার প্রভাব প্রতিরোধের

চাপ বৃদ্ধি এবং জল হাতুড়ি বিরুদ্ধে ভাল তাপমাত্রা অভিযোজনযোগ্যতা

-উচ্চ চাপ শ্রেণীর পরিষেবার জন্য পর্যাপ্ত প্রাচীর বেধ

-অভ্যন্তরীণ এবং পৃষ্ঠের ত্রুটিগুলি দূর করতে কঠোর ঢালাই পরিদর্শন

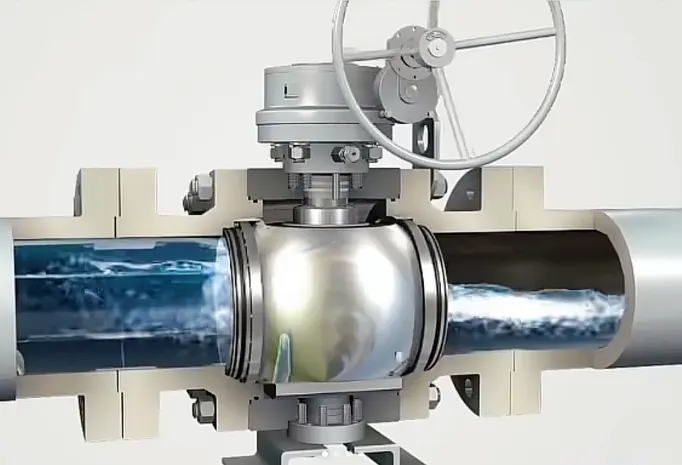

Trunnion মাউন্ট করা স্থির বল গঠন

সাধারণ ভাসমান বল ভালভ থেকে ভিন্ন, আমাদের ট্রুনিয়ন ফিক্সড বল ডিজাইন বেশিরভাগ পাইপলাইন চাপের লোড উপরের এবং নীচের সাপোর্ট শ্যাফ্টে স্থানান্তর করে। বলটি অবস্থানে লক থাকে, তাই ভালভের আসনগুলি কেবলমাত্র ন্যূনতম যোগাযোগ শক্তি বহন করে। এটি দীর্ঘস্থায়ী উচ্চ চাপে ঘন ঘন খোলা-বন্ধ চক্রের সাথেও আসন ঘর্ষণকে ব্যাপকভাবে হ্রাস করে। স্থিতিশীল দ্বি-দিকনির্দেশক সিলিং চাপের দিক নির্বিশেষে ফুটো প্রতিরোধ করে, জটিল প্রক্রিয়া লুপের জন্য সিস্টেমের নিরাপত্তা উন্নত করে।

অপ্টিমাইজ করা সিলিং এবং নিরাপত্তা নির্মাণ

এই WCB কার্বন স্টিল ফিক্সড বল ভালভের জন্য স্প্রিং লোড ফ্লোটিং সিট অ্যাসেম্বলি সজ্জিত। বিল্ট ইন স্প্রিংস হাজার হাজার অপারেশনের পর টাইট শাট-অফ পারফরম্যান্স বজায় রাখতে সামান্য পরিধানের জন্য ক্ষতিপূরণ দেয়। অ্যান্টি ব্লো আউট স্টেম হঠাৎ চাপ বৃদ্ধির বিরুদ্ধে স্ট্যান্ডার্ড নিরাপত্তা বৈশিষ্ট্য হিসাবে কাজ করে। মাল্টি-লেয়ার গ্রাফাইট প্যাকিং স্টেম ফাঁকের চারপাশে পলাতক নির্গমনকে কমিয়ে দেয়। সমস্ত সিলিং উপাদানগুলি জেনেরিক খুচরা যন্ত্রাংশের পরিবর্তে উচ্চ চাপ, মাঝারি তাপমাত্রায় কাজ করা মিডিয়ার জন্য বিশেষভাবে মেলে।

মূল বৈশিষ্ট্য

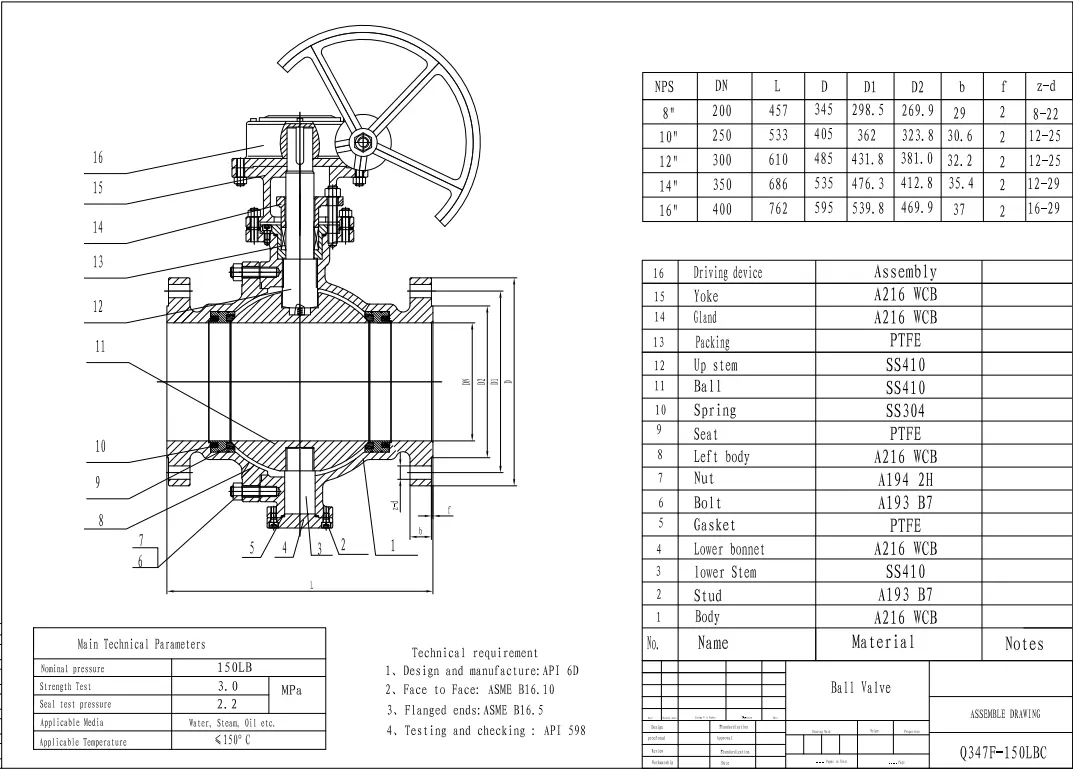

প্রযুক্তিগত বিশেষ উল্লেখ

স্ট্যান্ডার্ড প্যারামিটার

আকার: DN50-DN1200

প্রেসার রেটিং: Class150-Class2500

উপাদান: A216 WCB কার্বন ইস্পাত

গঠন: Trunnion মাউন্ট করা ফিক্সড বল ভালভ

তাপমাত্রা পরিসীমা:-29℃ ~ 425℃

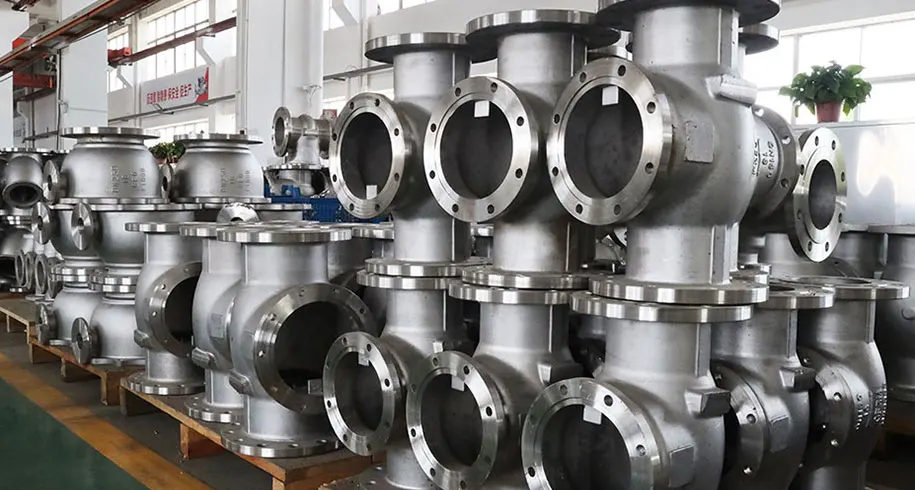

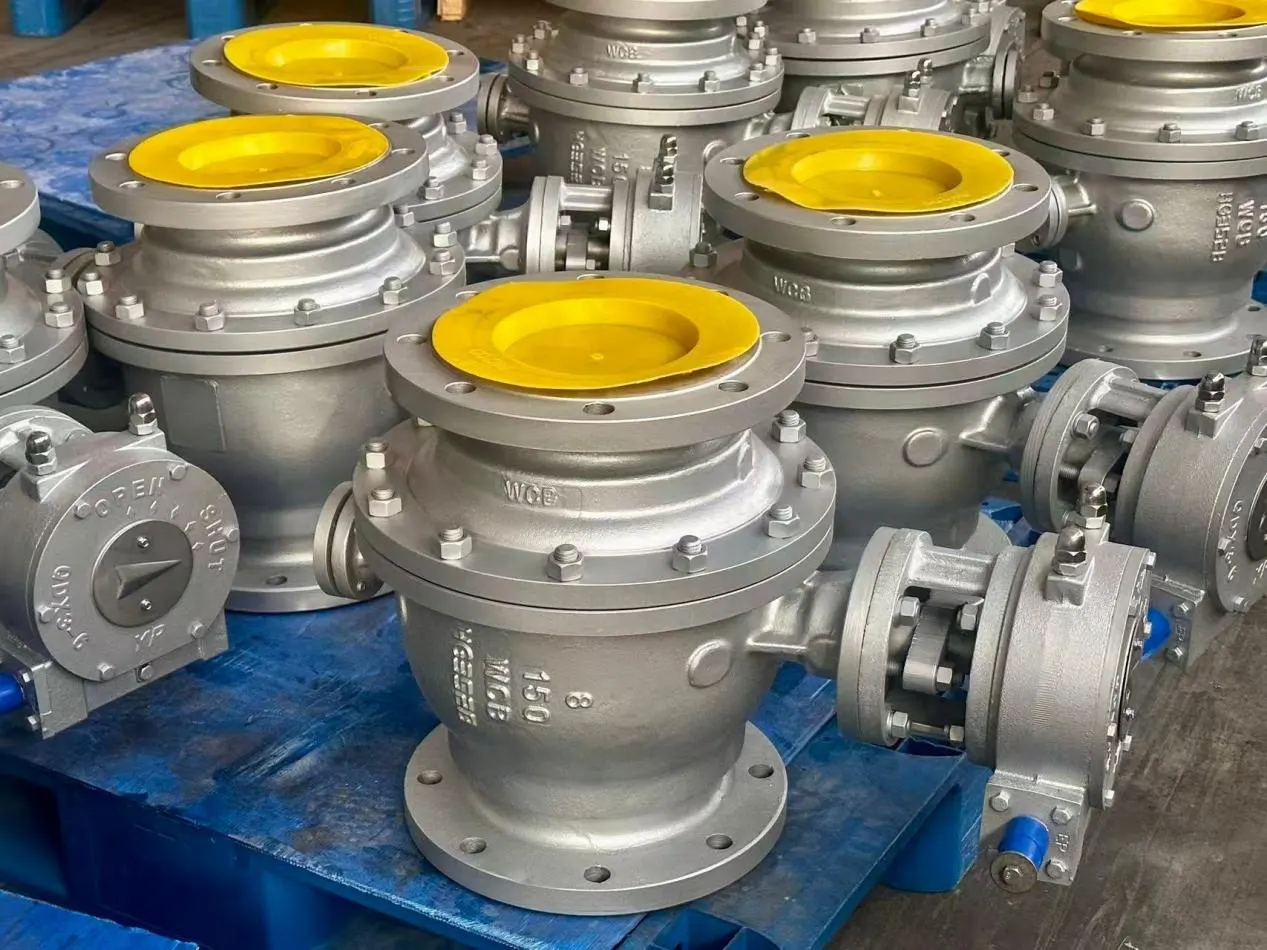

উত্পাদন প্রক্রিয়া

WCB কার্বন স্টিল ফিক্সড বল ভালভ এর মধ্য দিয়ে যায়:

- যোগ্য A216 WCB ঢালাই উৎপাদন

- স্থিতিশীল উপাদান সম্পত্তি জন্য তাপ চিকিত্সা

- sealing পৃষ্ঠতলের জন্য CNC নির্ভুলতা যন্ত্র

- মিলিত sealing এবং actuator উপাদান সঙ্গে সমাবেশ

কর্মক্ষমতা বৈশিষ্ট্য

- ঘন ঘন সাইকেল চালানোর পরিষেবার জন্য কম পরিধান ট্রাননিয়ন কাঠামো

- নির্ভরযোগ্য দ্বি-দিকনির্দেশক টাইট শাটঅফ

- ক্রমাগত উচ্চ পাইপলাইনের চাপে কম আসন ব্যর্থতার হার

- একাধিক অ্যাকচুয়েটর বিকল্পগুলির সাথে সামঞ্জস্যপূর্ণ: ম্যানুয়াল গিয়ার, বায়ুসংক্রান্ত, বৈদ্যুতিক

- সম্পূর্ণ-খোলা/সম্পূর্ণ -বন্ধ আইসোলেশন পরিষেবার জন্য ডিজাইন করা হয়েছে

আবেদন এলাকা

তেল ও গ্যাস শিল্প

WCB কার্বন ইস্পাত ফিক্সড বল ভালভ ব্যাপকভাবে প্রয়োগ করা হয়:

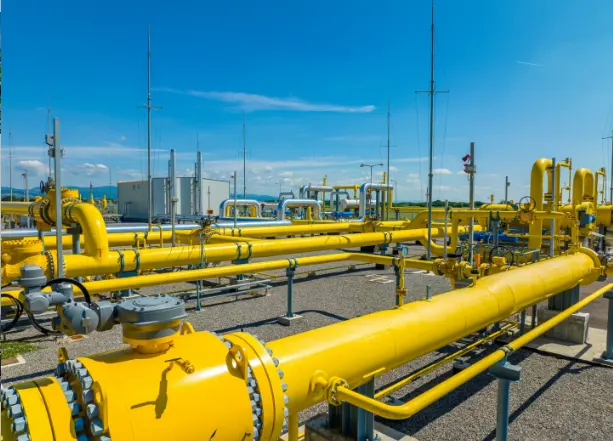

- প্রাকৃতিক গ্যাস ট্রান্সমিশন প্রধান পাইপলাইন

- তেল শোধনাগার প্রক্রিয়া লাইন

- অপরিশোধিত তেল স্থানান্তর সুবিধা

- গ্যাস সংগ্রহ স্টেশন পাইপিং সিস্টেম

পেট্রোকেমিক্যাল শিল্প

- উচ্চ চাপের পেট্রোকেমিক্যাল প্রক্রিয়া লুপ

- প্রক্রিয়া ইউনিট প্রধান বিচ্ছিন্ন পাইপলাইন

- মাঝারি তাপমাত্রা অ-ক্ষয়কারী এবং হালকা-ক্ষয়কারী তরল সার্কিট

পাওয়ার ইন্ডাস্ট্রি

- পাওয়ার প্ল্যান্টের প্রধান প্রক্রিয়া পাইপিং

- হেভি ডিউটি ​​ইন্ডাস্ট্রিয়াল প্ল্যান্ট লুপ সিস্টেম

সাধারণ শিল্প প্রকল্প

- নতুন ইপিসি প্রকল্পের পাইপলাইন প্যাকেজ তৈরি করুন

- বিদ্যমান পাইপলাইন সংস্কার এবং রেট্রোফিট কাজ

- কঠিন রক্ষণাবেক্ষণ অ্যাক্সেস এবং উচ্চ নিরাপত্তা প্রয়োজনীয়তা সহ শিল্প সাইট

মান নিয়ন্ত্রণ এবং প্রকল্প সংগ্রহ সমর্থন

ISO, CE এবং API শংসাপত্র সহ একটি প্রত্যয়িত ভালভ প্রস্তুতকারক হিসাবে, প্রতিটি WCB কার্বন স্টিল ফিক্সড বল ভালভ শিপমেন্টের আগে সম্পূর্ণ ফ্যাক্টরি পরীক্ষা করে, যার মধ্যে হাইড্রোস্ট্যাটিক শেল পরীক্ষা, সিট সিলিং পরীক্ষা এবং মাত্রিক পরিদর্শন রয়েছে। নমুনা পরিদর্শন ছাড়াই ভারী শুল্ক বড় আকারের ভালভের জন্য সম্পূর্ণ পিস টেস্টিং প্রয়োগ করা হয়। কাঁচামাল যাচাইকরণ, ঢালাই পরিদর্শন, সমাবেশ তত্ত্বাবধান এবং সমাপ্ত ভালভ পরীক্ষা পুরো উৎপাদন কর্মপ্রবাহের মাধ্যমে চলে। টেন্ডার জমা এবং সাইট গ্রহণের জন্য উপাদান পরীক্ষার শংসাপত্র এবং পরিদর্শন রিপোর্ট প্রদান করা যেতে পারে।

নমনীয় কনফিগারেশন বিকল্পগুলি সাইটের কাজের শর্ত অনুযায়ী উপলব্ধ, বিভিন্ন চাপের গ্রেড, সিলিং উপাদানের সংমিশ্রণ এবং একাধিক অপারেটিং মোডগুলি কভার করে। নমনীয় MOQ নমুনা পরীক্ষা, ছোট ব্যাচ স্টক সরবরাহ এবং বড় ভলিউম বাল্ক প্রজেক্ট অর্ডার সমর্থন করে। হুয়াডু ভালভ গ্রুপের WCB ফিক্সড বল ভালভগুলি বিশ্বব্যাপী রপ্তানি করা হয় এবং বিশ্বব্যাপী শিল্প ক্লায়েন্টদের কাছ থেকে পুনরাবৃত্তি অর্ডার অর্জন করে।

বাস্তব বিশ্ব সাইটের স্থায়িত্বের জন্য সিট এবং স্টেম সিলিং কীভাবে তৈরি করা হয়?

এই ফিক্সড বল ভালভের জন্য আমরা স্প্রিং লোড ফ্লোটিং সিট ডিজাইন ব্যবহার করি। অভ্যন্তরীণ স্প্রিংস বল পৃষ্ঠের বিরুদ্ধে আসন টিপে রাখে। হাজার হাজার অপারেশনের পরে যখন ছোট পরিধান হয়, তখন স্প্রিংস ছোট ফাঁকের জন্য ক্ষতিপূরণ দিতে পারে, সময়ের সাথে ভাল সিলিং কার্যকারিতা বজায় রাখে। স্ট্যান্ডার্ড সেফটি ফিচার হিসেবে অ্যান্টি ব্লো আউট স্টেম স্ট্রাকচার তৈরি করা হয়েছে। অপ্রত্যাশিত পাইপলাইনের চাপের স্পাইকের অধীনে, এটি স্টেমকে ফুঁতে বাধা দেয়। স্টেম ফাঁকের চারপাশে ক্ষুদ্র পলাতক নির্গমন বন্ধ করতে স্টেম সিল করার জন্য মাল্টি-লেয়ার গ্রাফাইট প্যাকিং লাগানো হয়েছে। এই সিলিং অংশগুলি সাধারণ সস্তা খুচরা যন্ত্রাংশ নয়; উচ্চ চাপ এবং মাঝারি তাপমাত্রার কাজের অবস্থার সাথে মেলে তাদের নির্বাচন করা হয়।
