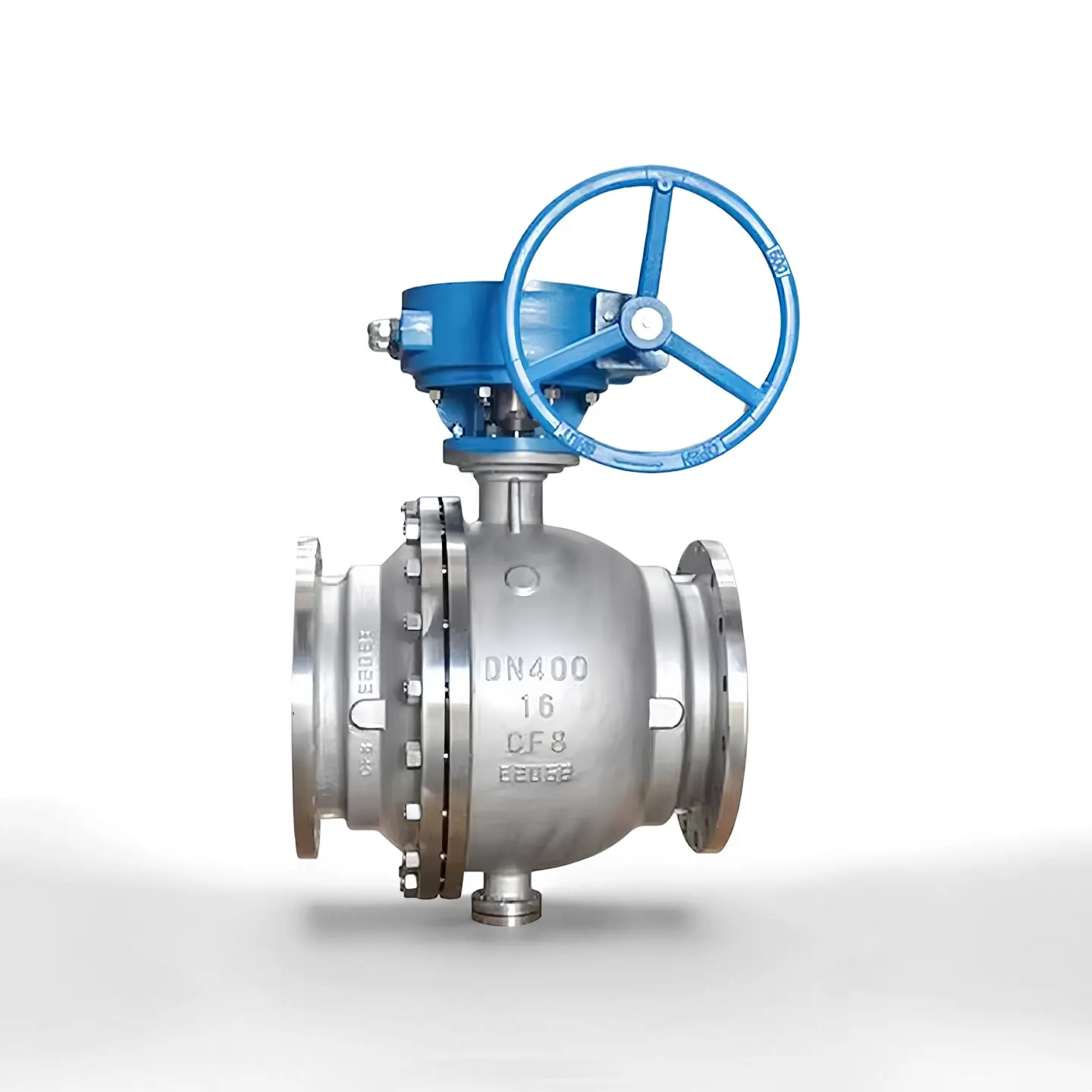

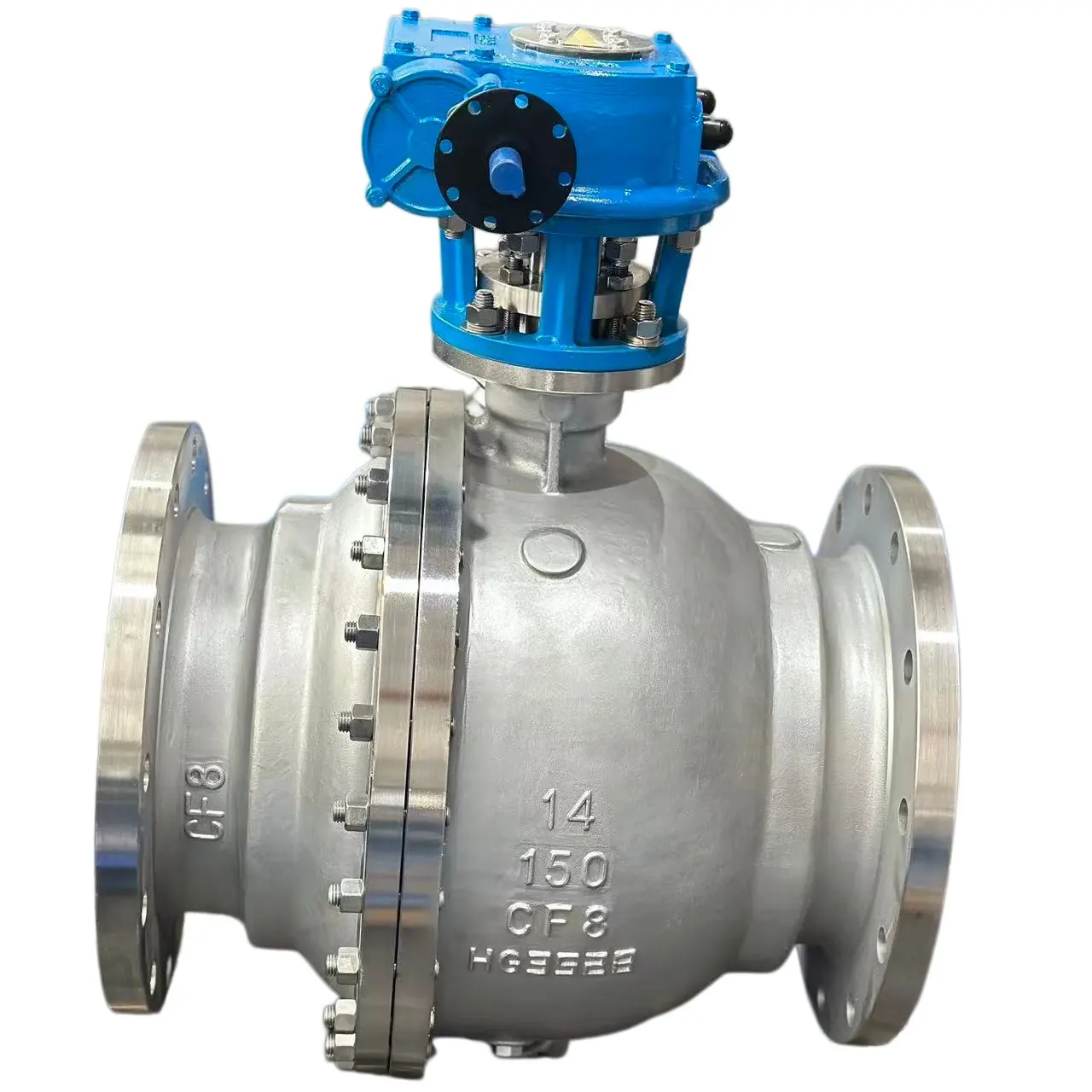

স্টেইনলেস স্টীল ফিক্সড বল ভালভ নকল ফ্ল্যাঞ্জড বল ভালভ

পণ্য বৈশিষ্ট্য

- Trunnion মাউন্ট ফিক্সড বল গঠন, বড় বোর এবং উচ্চ চাপ কাজের অবস্থার জন্য উপযুক্ত.

- ঘন উপাদান, উচ্চ যান্ত্রিক শক্তি এবং ভাল বিরোধী জারা কর্মক্ষমতা সঙ্গে নকল ভালভ শরীর.

- সম্পূর্ণ পোর্ট ডিজাইন, ছোট প্রবাহ প্রতিরোধ, বড় প্রবাহ ক্ষমতা, পাইপলাইন পিগিং পরিষ্কারের জন্য সুবিধাজনক।

- স্প্রিং লোড ভাসমান আসন দ্বিমুখী টাইট শাট-অফ, কম ফুটো হার উপলব্ধি করে।

- এন্টি-ব্লো আউট স্টেম ডিজাইন, এন্টি-স্ট্যাটিক এবং ফায়ার সেফ স্ট্রাকচার এ API 607 ​​মেনে তৈরি।

- অপারেশন নিরাপত্তা উন্নত করার জন্য অস্বাভাবিক গহ্বরের অতিরিক্ত চাপের জন্য স্ব-স্বস্তিদায়ক আসন।

- কম অপারেটিং টর্ক, দীর্ঘমেয়াদী স্থিতিশীল পরিষেবার জন্য ঘন ঘন খোলা-বন্ধ চক্র সমর্থন করে।

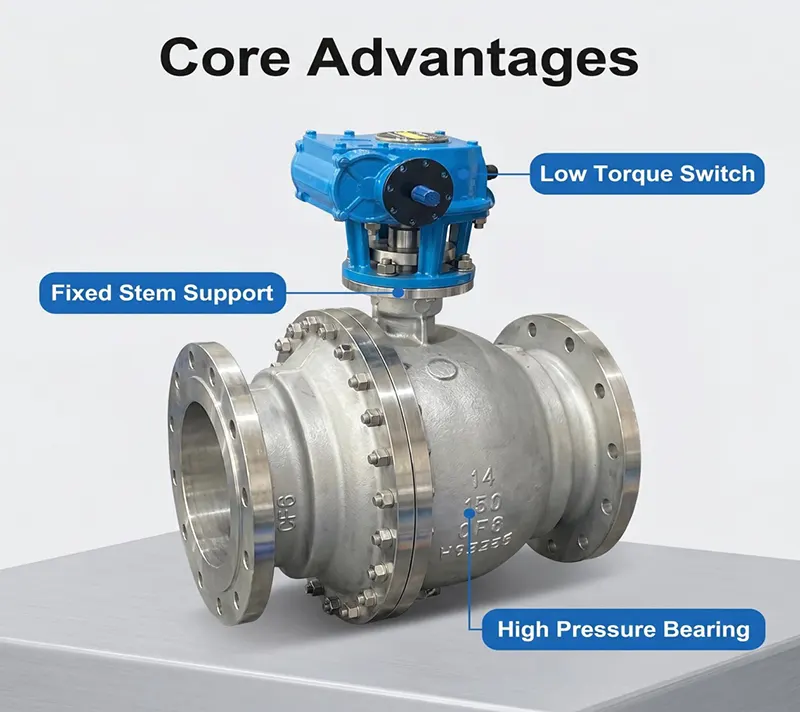

মূল বৈশিষ্ট্য

পণ্যের কাঠামো

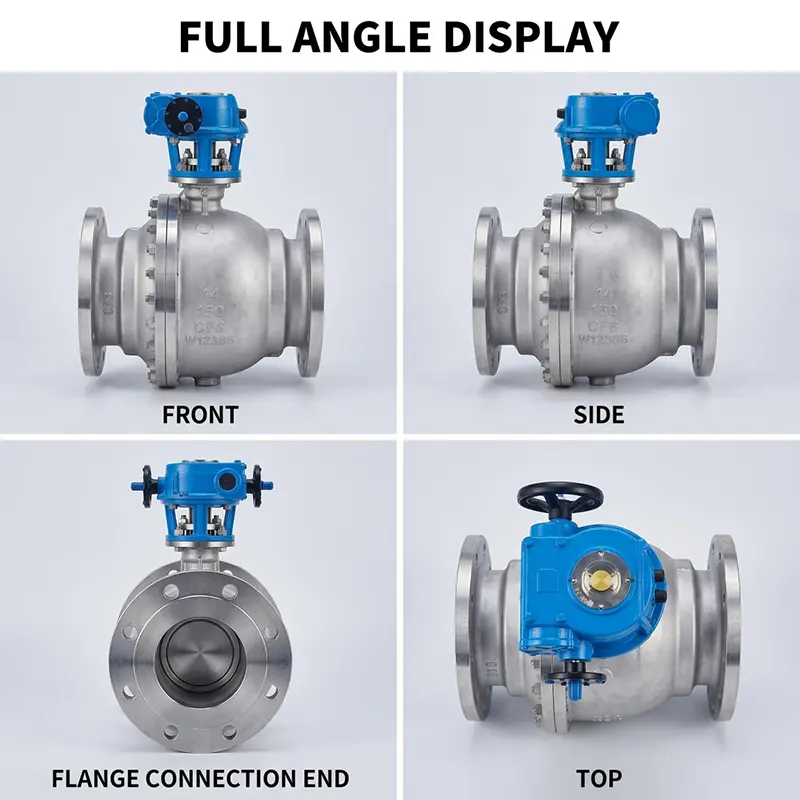

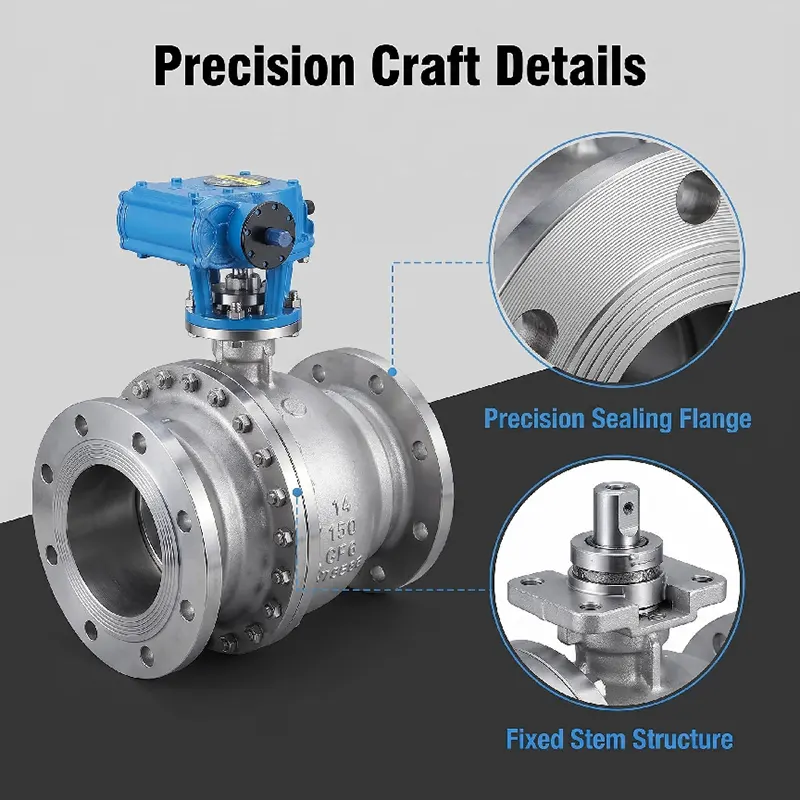

এটি একটি স্টেইনলেস স্টিল ফিক্সড বল ভালভ নকল ফ্ল্যাঞ্জড বল ভালভ। বলটি আসন বল দ্বারা ভাসানোর পরিবর্তে উপরের এবং নীচের ট্রুনিয়ন শ্যাফ্ট দ্বারা সমর্থিত। প্রধান উপাদানগুলির মধ্যে রয়েছে নকল ভালভ বডি, বনেট, ফিক্সড বল, আপার ও লোয়ার ট্রুনিয়ন শ্যাফ্ট, স্প্রিং প্রিলোডেড ফ্লোটিং সিট, অ্যান্টি-ব্লো আউট স্টেম, ফ্ল্যাঞ্জ কানেকশন এন্ডস এবং অ্যাকচুয়েটরদের জন্য ISO 5211 টপ মাউন্টিং প্যাড। ডবল ব্লক এবং রক্তপাত ফাংশন অনুরোধের ভিত্তিতে প্রদান করা যেতে পারে. ফ্ল্যাঞ্জ মুখের বিকল্প: RF, RTJ।

- ভালভ বডি / বনেট: নকল স্টেইনলেস স্টিল A182 F304 / A182 F316L

- বল: নকল স্টেইনলেস স্টীল, হার্ড-ক্রোমিয়াম ধাতুপট্টাবৃত বা স্টেলাইট হার্ড-ফেসড

- স্টেম: A182 F316 স্টেইনলেস স্টীল

- আসন সীল: নরম-সীল জন্য PTFE / RPTFE; ধাতু হার্ড-সীল জন্য স্টেলাইট 6 হার্ড-খাদ

- গ্যাসকেট এবং ও রিং: FKM, PTFE, বিভিন্ন তাপমাত্রা মিডিয়ার জন্য কাস্টমাইজড

- বোল্ট: B8 / B8M স্টেইনলেস স্টীল বোল্ট

চাপ এবং তাপমাত্রা পরিসীমা

-প্রেশার ক্লাস: PN16-PN100, Class150-Class2500

- কাজের তাপমাত্রা:

•নরম-সীল সংস্করণ:-29℃ ~ +200℃

•ধাতু হার্ড-সীল সংস্করণ: -29℃ ~ +425℃

টেস্ট স্ট্যান্ডার্ড: API 598, শেল পরীক্ষা 1.5 বার রেট করা চাপ; আসন পরীক্ষা 1.1 বার রেট চাপ

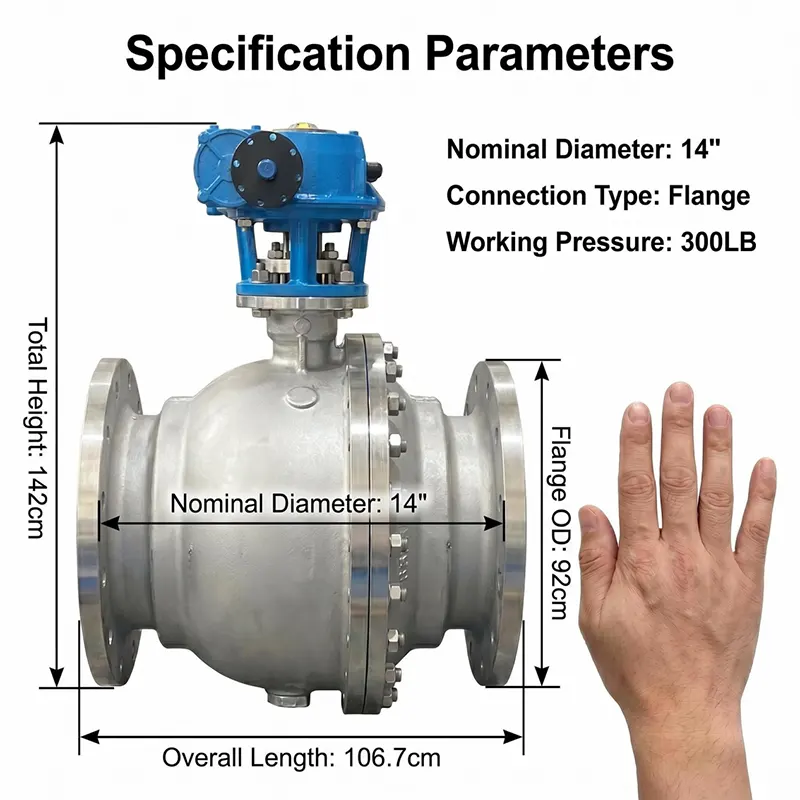

-আকারের পরিসর: DN50-DN600 (NPS2"-NPS24")

অপারেশন প্রকার

-ম্যানুয়াল: বড় ঘূর্ণন সঁচারক বল প্রয়োজনের জন্য কৃমি গিয়ার অপারেটর

-বায়ুসংক্রান্ত: সিঙ্গেল অ্যাক্টিং / ডবল অ্যাক্টিং নিউমেটিক অ্যাকুয়েটর, সীমা সুইচ এবং সোলেনয়েড ভালভ সহ

-বৈদ্যুতিক: অন-অফ টাইপ বা দূরবর্তী স্বয়ংক্রিয় নিয়ন্ত্রণের জন্য বৈদ্যুতিক অ্যাকচুয়েটর মডিউলেটিং

-হাইড্রোলিক / ইলেক্ট্রো হাইড্রোলিক অ্যাকচুয়েশন বিশেষ অনুরোধে উপলব্ধ

সমস্ত অ্যাকচুয়েটর ISO 5211 মাউন্টিং প্ল্যাটফর্মের সাথে ফিট করে।

অ্যাপ্লিকেশন

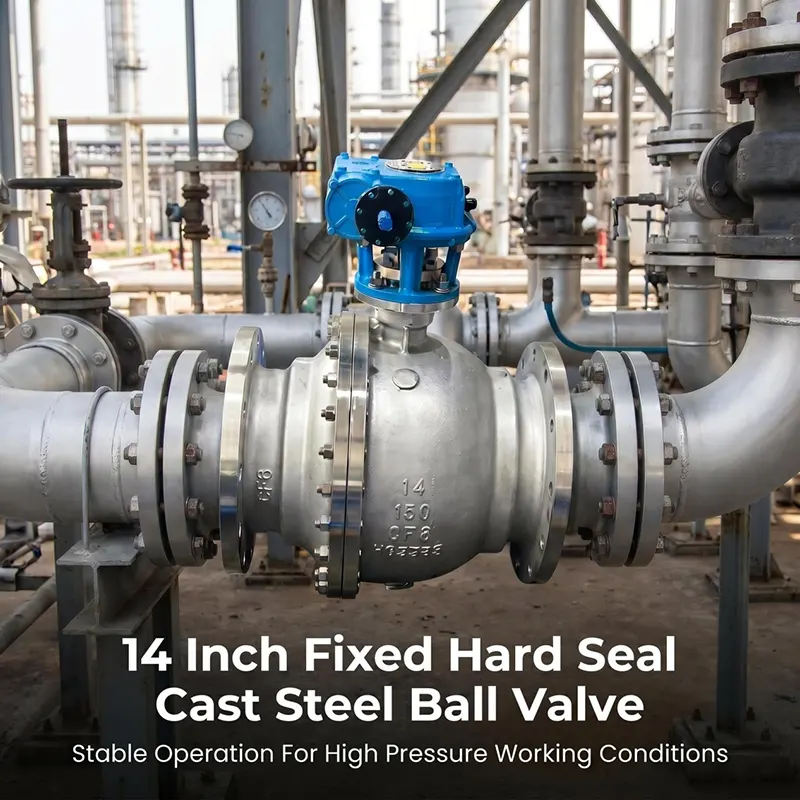

তরল, গ্যাস এবং ক্ষয়কারী মাধ্যমের জন্য অন-অফ এবং আইসোলেশন পরিষেবার জন্য ব্যাপকভাবে গৃহীত। প্রধানত তেল ও গ্যাস দীর্ঘ-দূরত্বের পাইপলাইন, পেট্রোকেমিক্যাল প্ল্যান্ট, রাসায়নিক প্রক্রিয়াকরণ, বিদ্যুৎ উৎপাদন, জল চিকিত্সা, এলএনজি এবং অন্যান্য ভারী শুল্ক শিল্প প্রকল্পে ব্যবহৃত হয়।

কেন আমাদের স্টেইনলেস স্টীল ফিক্সড বল ভালভ নকল ফ্ল্যাঞ্জড বল ভালভ চয়ন করবেন？

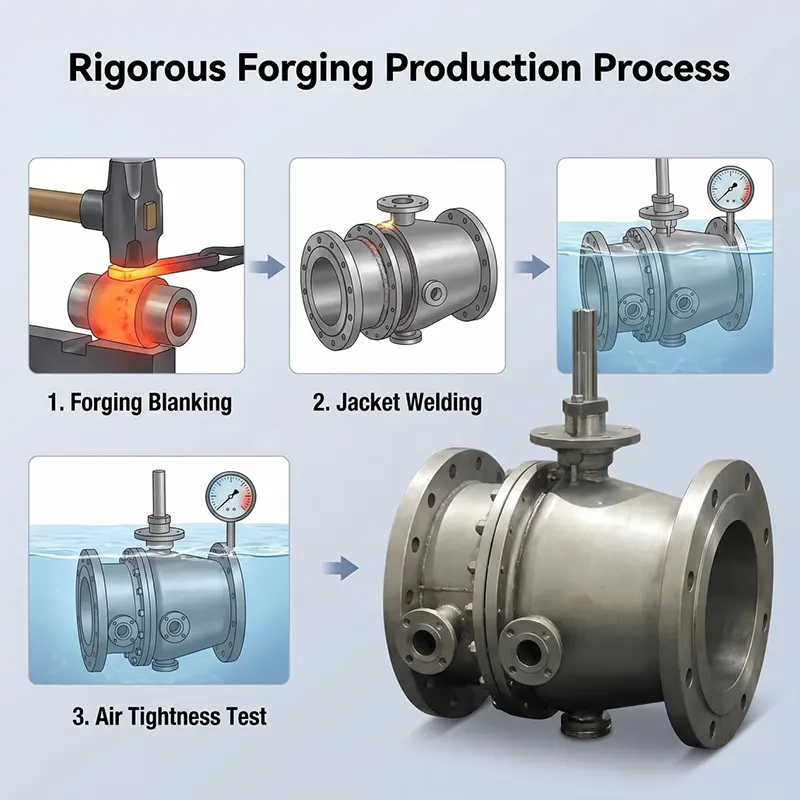

1. সম্পূর্ণ ফোরজিং প্রক্রিয়া গ্রহণ করুন, অভ্যন্তরীণ উপাদান ঢালাই porosity ত্রুটি ছাড়া কমপ্যাক্ট, উচ্চ চাপ ভারী দায়িত্ব পাইপলাইন মাপসই.

2. Trunnion স্থির বল নকশা ব্যাপকভাবে বড় আকারের উচ্চ চাপ কাজের অবস্থার জন্য অপারেটিং টর্ক হ্রাস.

3. কঠোর উপাদান ইনকামিং পরিদর্শন, প্রতিটি ভালভ প্রসবের আগে সম্পূর্ণ হাইড্রোস্ট্যাটিক এবং গ্যাস সীট ফুটো পরীক্ষা পাস করে।

4. বিভিন্ন তাপমাত্রা এবং মাঝারি চাহিদা মেলে নরম-সীল এবং ধাতু হার্ড-সীল দুটি সংস্করণ সমর্থন.

5. আমরা আপনার প্রকল্পের জন্য সম্পূর্ণ প্রযুক্তিগত সহায়তা, অঙ্কন পর্যালোচনা এবং বিক্রয়োত্তর নির্দেশিকা অফার করি।

ক্রয় নির্দেশিকা

তদন্ত পাঠানোর সময় অনুগ্রহ করে নীচের তথ্য প্রদান করুন:

1. নামমাত্র আকার এবং চাপ শ্রেণী

2. কাজ মাঝারি, প্রকৃত কাজ তাপমাত্রা

3. সীল প্রকার: নরম সীল বা ধাতু হার্ড সীল

4. অপারেশনের ধরন (কৃমি গিয়ার / বায়ুসংক্রান্ত / বৈদ্যুতিক ইত্যাদি)

5. ফ্ল্যাঞ্জ স্ট্যান্ডার্ড এবং ফ্ল্যাঞ্জ ফেস টাইপ (RF / RTJ)

6. বিশেষ প্রয়োজন: আগুন নিরাপদ, DBB ফাংশন, বিরোধী জারা চিকিত্সা ইত্যাদি।

আমাদের প্রকৌশলী আপনার কাজের অবস্থা অনুযায়ী সঠিক প্রস্তাব দেবে।

প্যাকেজিং এবং শিপিং

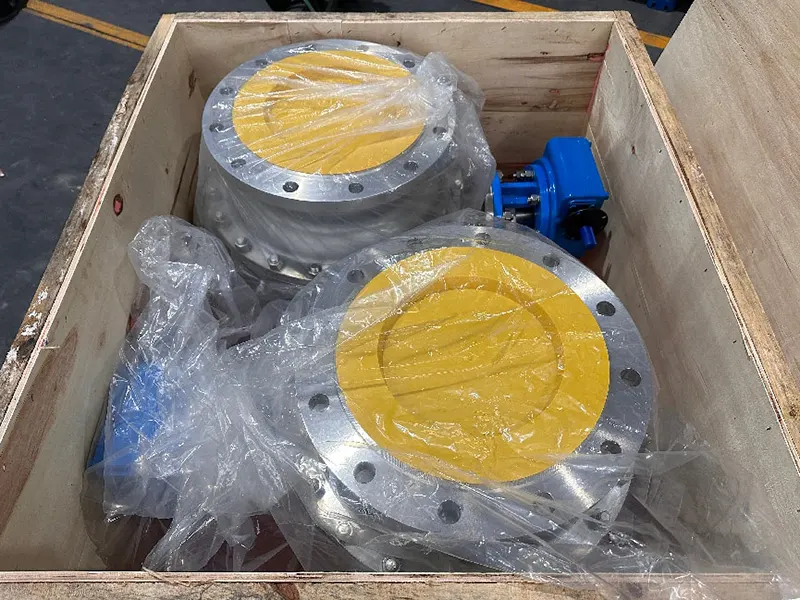

প্রতিটি ভালভ প্যাকিংয়ের আগে পরিষ্কার এবং সুরক্ষিত করা হবে। অভ্যন্তরীণ গহ্বর পরিষ্কার রাখতে ভালভ পোর্টগুলি প্লাস্টিকের ক্যাপ দিয়ে সিল করা হয়। ভালভগুলি সমুদ্রের মাল পরিবহনের জন্য উপযুক্ত শক্ত পাতলা পাতলা কাঠের ক্রেটে প্যাক করা হয়। আমরা EXW, FOB, CIF, DAP এবং অন্যান্য বাণিজ্য শর্তাবলী সমর্থন করি। পণ্য মনোনীত সমুদ্রবন্দর বা গুদামে বিতরণ করা যেতে পারে।

OEM এবং ODM

আমরা OEM এবং ODM আদেশ গ্রহণ করি। আমরা গ্রাহকের অঙ্কন বা প্রযুক্তিগত প্রয়োজন অনুযায়ী শরীরের উপাদান, সীল উপাদান, ফ্ল্যাঞ্জ স্ট্যান্ডার্ড, বিশেষ এক্সটেনশন স্টেম, বিশেষ পেইন্টিং এবং লোগো চিহ্নিতকরণ কাস্টমাইজ করতে পারি। প্রকল্পের আদেশের জন্য নমনীয় MOQ।

পরিদর্শন এবং পরীক্ষা

API 598 মান অনুযায়ী চালানের আগে প্রতিটি ভালভ সম্পূর্ণ পরিসর পরিদর্শনের মধ্য দিয়ে যায়।

- কাঁচামাল ইনকামিং পরিদর্শন: উপাদান রাসায়নিক গঠন এবং যান্ত্রিক সম্পত্তি চেক, উপাদান ট্রেসেবিলিটি রেকর্ড প্রদান করা হয়েছে.

- শেল হাইড্রোস্ট্যাটিক পরীক্ষা: ভালভ বডি এবং বনেটের জন্য 1.5 গুণ রেট করা চাপ।

- আসন ফুটো পরীক্ষা: 1.1 বার রেট চাপ, জল বা নাইট্রোজেন মাঝারি।

- ভিজ্যুয়াল পরিদর্শন, মাত্রা চেক, পেইন্ট এবং পৃষ্ঠ ফিনিস পরিদর্শন।

- তৃতীয় পক্ষের ইনস্টিটিউট যেমন SGS, BV দ্বারা সাক্ষী পরীক্ষা ক্লায়েন্টের অনুরোধে গ্রহণযোগ্য।

- এমটিসি উপাদান পরীক্ষার শংসাপত্র, হাইড্রো-টেস্ট রিপোর্ট, সামঞ্জস্যের শংসাপত্র সহ নথির সম্পূর্ণ সেট সরবরাহ করা যেতে পারে।

ইনস্টলেশন এবং রক্ষণাবেক্ষণ গাইড

- ওয়েল্ডিং স্ল্যাগ, বালি এবং ধ্বংসাবশেষ পরিষ্কার করার জন্য ইনস্টলেশনের আগে পুঙ্খানুপুঙ্খভাবে পাইপলাইন পরিষ্কার করুন, মুখ সিল করার ক্ষতি এড়ান।

- সঠিক প্রবাহের দিক দিয়ে ভালভ মাউন্ট করুন, ফ্ল্যাঞ্জ বোল্টগুলিকে আড়াআড়িভাবে এবং সমানভাবে শক্ত করুন।

- দীর্ঘ সময় স্টোরেজ বা কাজের অবস্থার জন্য ভালভ অর্ধেক খোলা অবস্থানে রাখবেন না।

- নিয়মিত অপারেশনের জন্য, সিল আটকানো রোধ করতে পর্যায়ক্রমে সম্পূর্ণ স্ট্রোক খোলার বন্ধ চক্র চালান।

- রুটিন সাইট পরিদর্শনের সময় বহিরাগত ফুটো জন্য ফ্ল্যাঞ্জ জয়েন্ট, স্টেম প্যাকিং পরীক্ষা করুন।

- পরিকল্পিত শাটডাউনের সময় জীর্ণ সীলের অংশগুলি প্রতিস্থাপন করুন; আপনার কাজের মাধ্যমের জন্য ম্যাচিং সিল উপাদান ব্যবহার করুন।

- অ্যাকচুয়েটর লাগানো থাকলে, অ্যাকচুয়েটর টর্ক পরীক্ষা করুন, নিয়মিত সুইচের অবস্থা সীমাবদ্ধ করুন।

বিক্রয়োত্তর সেবা

-ওয়ারেন্টি সময়কাল: 12 মাসের ওয়ারেন্টি চালানের তারিখ থেকে গণনা, উত্পাদন ত্রুটির বিরুদ্ধে।

-আমরা অঙ্কন পর্যালোচনা, পরামিতি নিশ্চিতকরণ এবং অপারেশন নির্দেশিকা সহ প্রযুক্তিগত সহায়তা প্রদান করি।

-আমাদের প্রকৌশল দল 24 কাজের ঘন্টার মধ্যে প্রযুক্তিগত অনুসন্ধানের উত্তর দেয়।

- খুচরা যন্ত্রাংশ (সিট, গ্যাসকেট, স্টেম প্যাকিং) পুনরায় অর্ডারের জন্য উপলব্ধ।

-অন-সাইট প্রযুক্তিগত পরামর্শ বড় স্কেল প্রকল্প আদেশের জন্য ব্যবস্থা করা যেতে পারে.

দ্রষ্টব্য: ওয়্যারেন্টি ভুল ইনস্টলেশন, ভুল-অপারেশন বা অনুপযুক্ত মাঝারি অবস্থার কারণে ক্ষতি কভার করে না।

সম্পর্কিত প্রস্তাবিত পণ্য

- ভাসমান বল ভালভ (2 টুকরা / 3 টুকরা স্টেইনলেস স্টীল বল ভালভ)

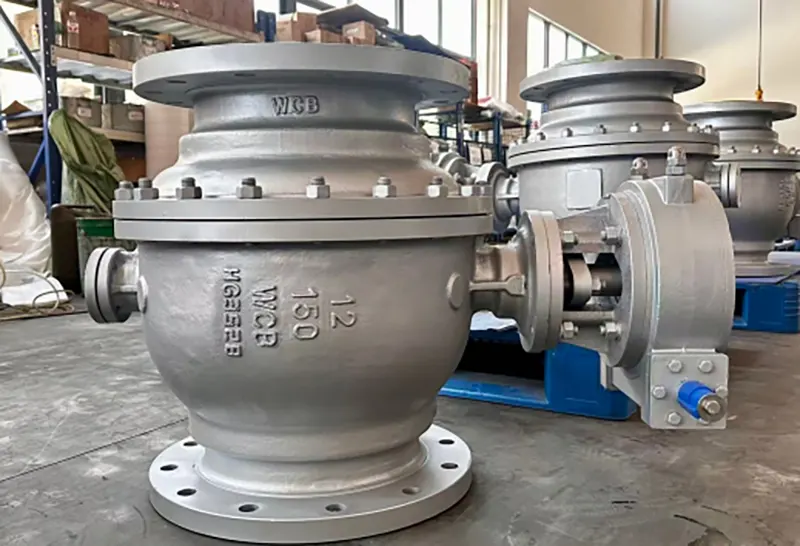

-WCB কার্বন ইস্পাত ফিক্সড ট্রুনিয়ন বল ভালভ

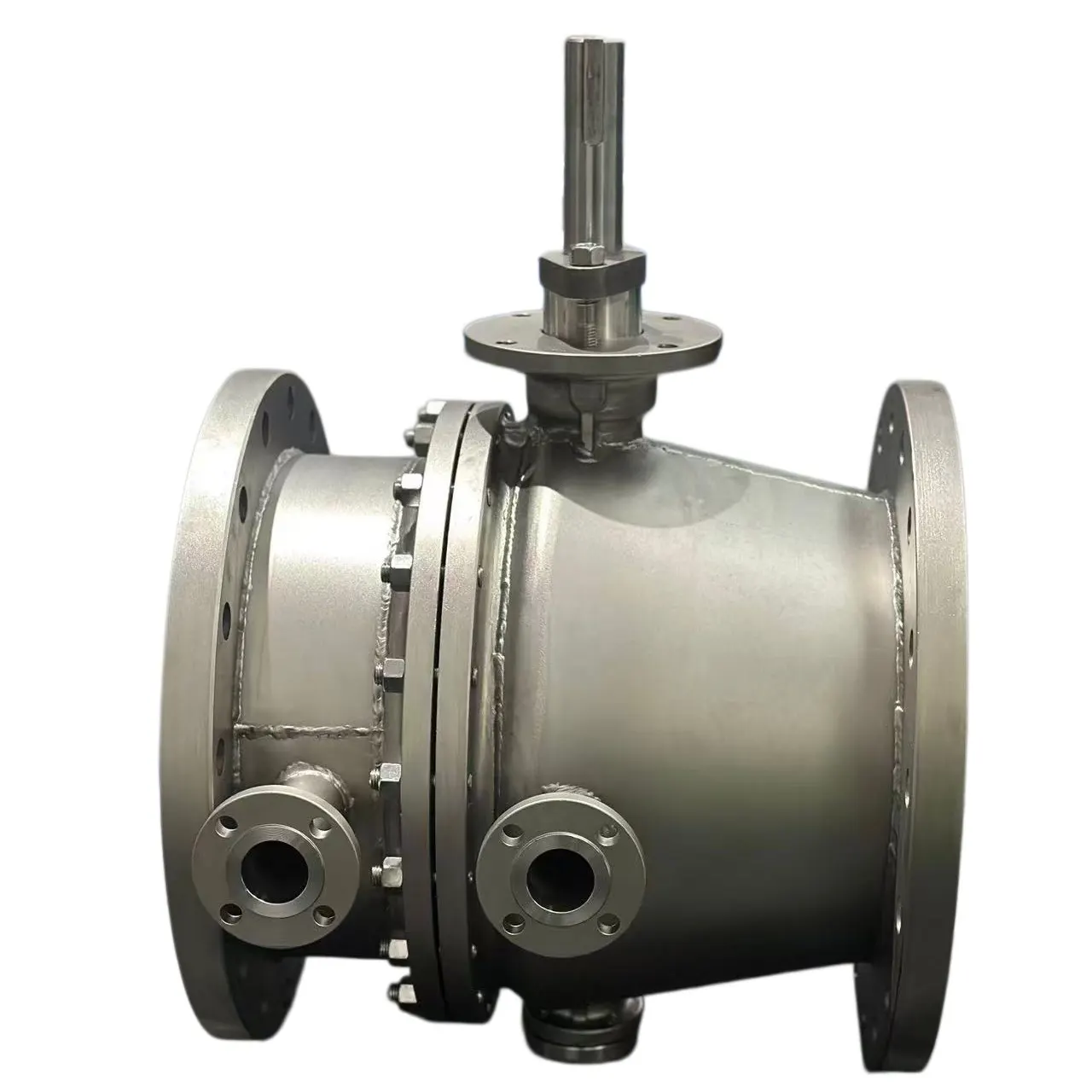

-জ্যাকেট উত্তাপ উচ্চ সান্দ্রতা মাঝারি জন্য নির্দিষ্ট বল ভালভ

- বায়ুসংক্রান্ত / বৈদ্যুতিক সম্পূর্ণ অ্যাকুয়েটর সেট সহ বল ভালভ

উচ্চ তাপমাত্রা পরিষেবার জন্য ধাতু হার্ড-সীল স্থির বল ভালভ

আমাদের কারখানার শক্তি

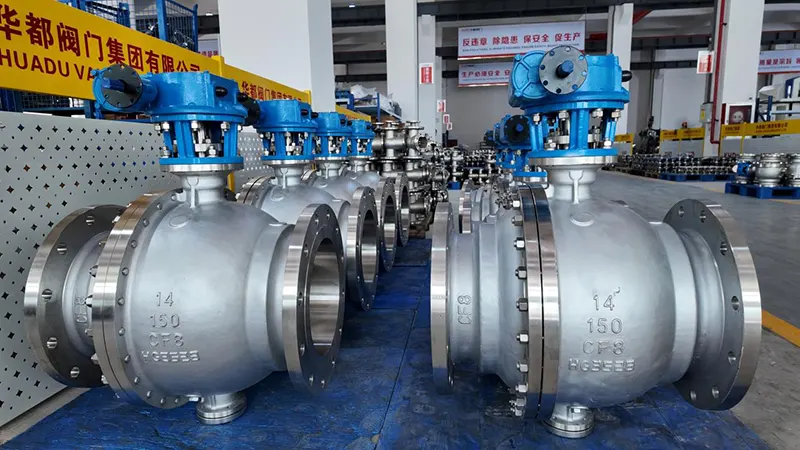

হুয়াডু ভালভ গ্রুপটি ওয়েনঝো চীনে অবস্থিত, শিল্প ভালভ ডিজাইন, ফোরজিং, মেশিনিং এবং সমাবেশে বিশেষ। আমরা ফোরজিং ওয়ার্কশপ, সিএনসি মেশিনিং ওয়ার্কশপ, অ্যাসেম্বলিং ওয়ার্কশপ এবং স্বাধীন টেস্ট ল্যাব সহ সম্পূর্ণ উত্পাদন লাইনের মালিক। সমস্ত সমালোচনামূলক উত্পাদন প্রক্রিয়া বাড়িতে সমাপ্ত হয়, সম্পূর্ণরূপে আউটসোর্স করা হয় না। বিদেশী তেল গ্যাস, পেট্রোকেমিক্যাল এবং জল সরবরাহ প্রকল্পের আদেশের জন্য আমাদের সমৃদ্ধ অভিজ্ঞতা রয়েছে। আমাদের পণ্য দক্ষিণ-পূর্ব এশিয়া, মধ্যপ্রাচ্য, ইউরোপ এবং অন্যান্য অঞ্চলে রপ্তানি করা হয়।

তদন্তের জন্য কল করুন

আকার, চাপ, মাঝারি, তাপমাত্রা, অপারেশন প্রকার এবং বিশেষ চাহিদা সহ আপনার বিস্তারিত কাজের অবস্থার প্রয়োজনীয়তা আমাদের পাঠান। আমাদের প্রযুক্তিগত দল শীঘ্রই আপনার জন্য আনুষ্ঠানিক উদ্ধৃতি মূল্যায়ন করবে এবং প্রস্তুত করবে। নমুনা অর্ডার এবং বড় প্রকল্প সহযোগিতা স্বাগতম।
